雷達測量

行程時間原理

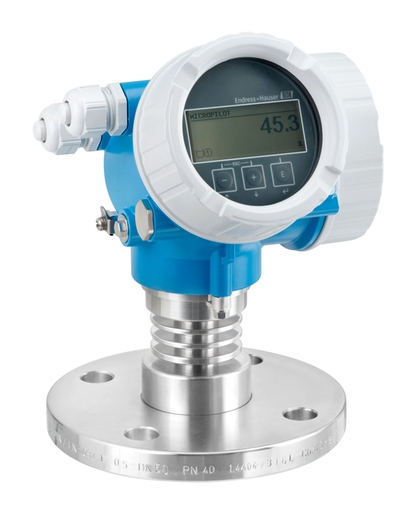

Micropilot FMR52

適用于腐蝕性液體的液位測量或有衛生要求的測量場合

Micropilot FMR52采用整體PTFE材料的齊平式喇叭天線，具有出色的耐腐蝕優勢，用于強腐蝕性液體的液位測量。 FMR52傳感器通過了ASME BPE, USP VI級, 3-A和EHEDG等認證，也適用于食品和生命科學行業中衛生要求嚴格的測量場合。Micropilot用于液體、漿料和泥漿的連續性、非接觸式的物位測量。測量不受介質變化、溫度變化、氣相介質或蒸汽的影響。

產品規格參數

測量精度

+/- 2 mm (0.08 in)

過程溫度

-40...+200 °C

(-40...+392 °F)

過程壓力（絕壓）/最大過壓限定值

真空...25 bar

(真空...363 psi)

最大測量距離

最大測量距離

主要接液部件

PTFE

優勢

硬件和軟件開發過程符合IEC 61508標準，單臺儀表滿足SIL2， 同構冗余條件下達SIL3

穩定可靠的非接觸式測量，不受介質和過程條件變化的影響

HistoROM集成數據存儲單元，幫助快速調試、維修和診斷

測量可靠性高，基于多回波追蹤計算，即使倉內存在障礙物依然能夠準確測量

心跳技術，在整個生命周期內實現高效、安全的工廠運營

無縫集成到控制或資產管理系統，直觀的菜單引導式操作概念（現場或通過控制系統）

通過世界權威的SIL和WHG實驗認證，節約您的時間和經濟成本

應用領域

平嵌式安裝，PTFE完美密封的喇叭天線。

過程連接：平嵌式復合法蘭，滿足衛生需求的過程連接（卡箍式，11851）

溫度范圍：-196°C 至 +200°C (-320,8 至 +392°F)

壓力范圍：-1 至 +25bar (-14.5 至 +362psi)

最大測量范圍：40m (131ft), 高級動態響應60m (197ft)

精度誤差：±2mm

K-波段：26GHz

國際防爆認證, WHG溢出保護, SIL, 衛生型認證, 船級認證

特征和規格

連續液位測量

測量原理

雷達物位儀

特點/應用

Premium精度的儀表用于腐蝕性介質以及有最嚴格衛生要求（ASME BPE、USP Class VI）的連續非接觸式物位測量；

齊平安裝，PTFE整體填充喇叭天線

特點

SIL 2認證，符合IEC 61508標準

多路回波跟蹤確保安全性和可靠性

HistoROM智能數據存儲單元

電源/通信

兩線制（HART、PROFIBUS PA、FOUNDATION Fieldbus）

四限制（HART）

頻率

K波段（約26 GHz）
